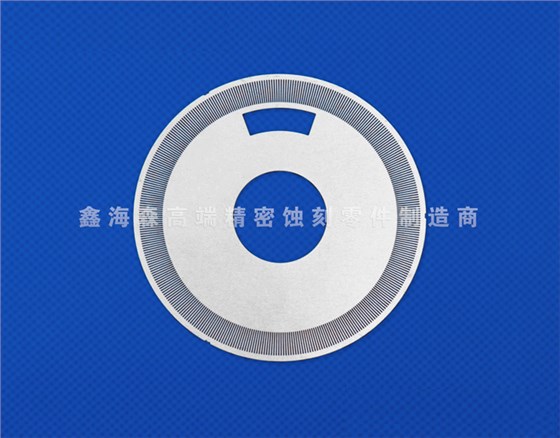

碼盤或者說光柵是編碼器里非常重要的零件，碼盤（光柵盤）是在一定直徑的圓板上等分地開通若干個長方形孔，碼盤一般材料有金屬，玻璃，菲林，樹脂等，鑫海森主要提供金屬碼盤蝕刻加工。碼盤采用蝕刻加工工藝生產，其優勢在于無需開模、開孔精密、線條垂直、無毛刺。

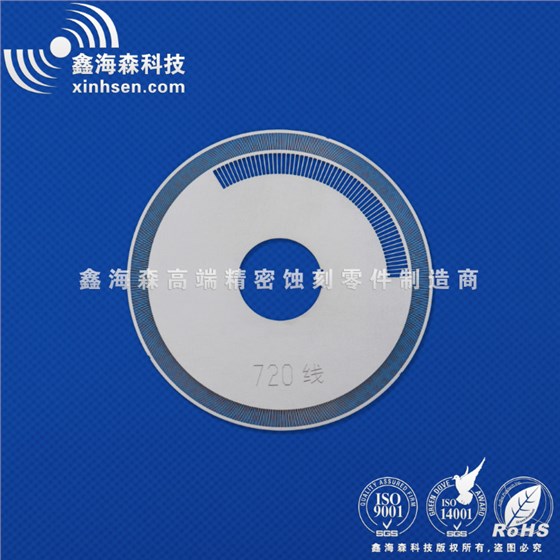

一般來說，碼盤常見規格有：100線/200線/256線/300線/360線/400線/500線/512線/600線/720線/800線/1000線/1024線/1200線/2000線/2048線等脈沖。主要根據使用來進行設計，鑫海森蝕刻加工金屬碼盤脈沖一般在100-1024之間，具體加工精度與脈沖需根據碼盤外徑及金屬材料厚度而定。如果需要更高的脈沖，玻璃碼盤精度會高一些。
鑫海森蝕刻加工金屬碼盤一般采用進口SUS304材料，厚度在0.05-1.0mm之間的材料都可以加工；常規公差為±0.01mm，孔徑部位均勻、無毛刺，可在碼盤上半刻數值以及logo標識等。在加工前，我們的技術工程師會先查看設計圖紙，了解客戶要求，綜合評估后會給客戶適合的蝕刻加工方案。需要金屬碼盤蝕刻加工，歡迎聯系鑫海森：QQ:2034674348 電話：13066830348 網址：http://www.xmzjtd.cn/jsmpgssk.html
